BSDS

Rocker Column Digital, robusta, moderna e confiável

Signal type - Tipo de sinal:	Digital
Protection Class - Classe de proteção:	IP69K
Construction - Material:	Stainless steel - Aço inoxidável

Arquivos para Download

*Capacidade nominal (kg) SKU: 502777 SKU: 504574

*Campos Obrigatórios

Application - Aplicações Balança rodoviária

Descrição

Detalhes

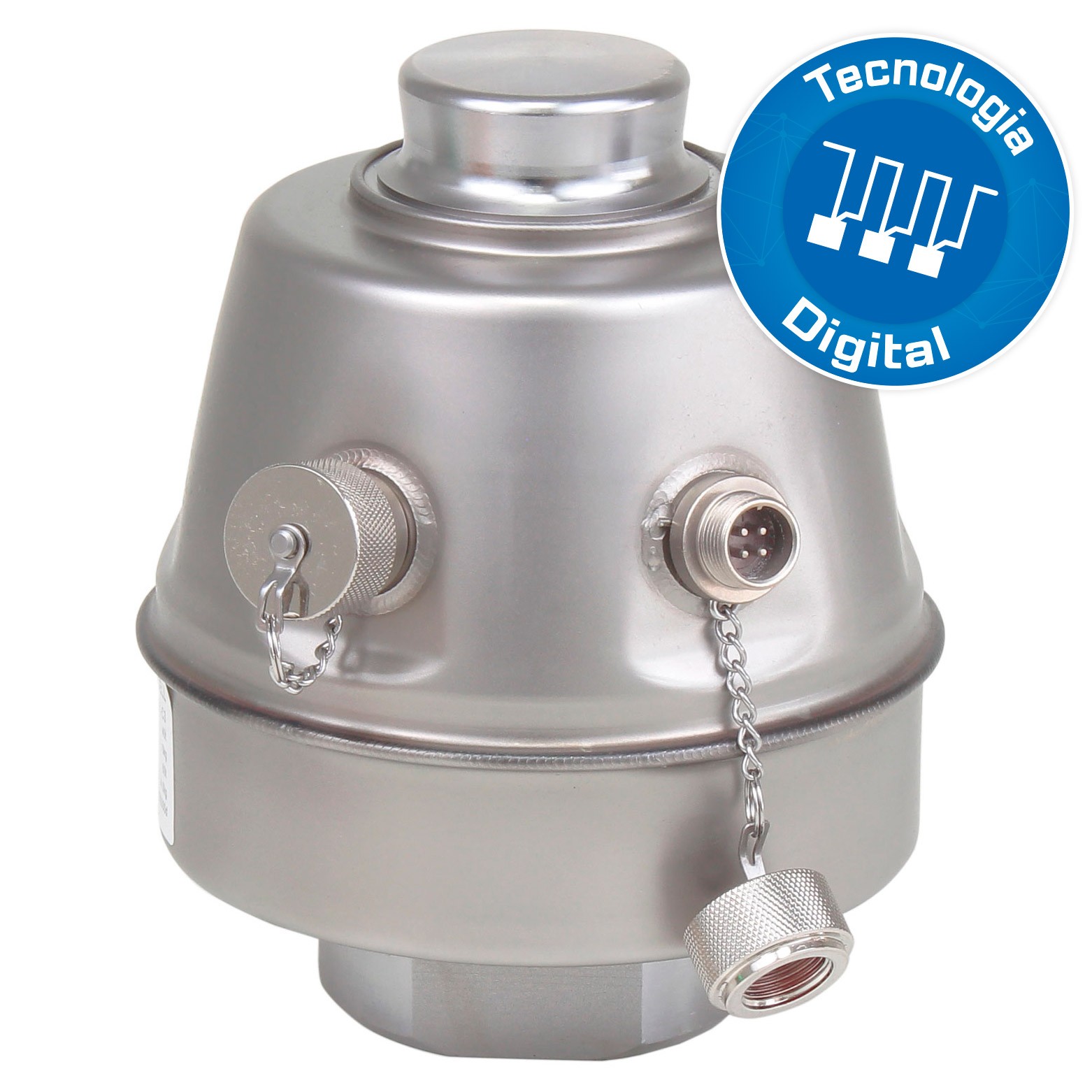

Cápsula com acabamento impecável, totalmente construída em aço inoxidável, com dois conectores herméticos de categoria militar, que permitem a ligação de múltiplas células de carga em série, dispensando o emprego de caixas de junção.

CABO BLINDADO
Cabo de 10 metros, blindado com uma malha de aço inoxidável que o protege contra intempéries e elimina totalmente o risco de atuação de roedores

GRAU DE PROTEÇÃO IP69K
Construída em aço inoxidável com grau de proteção IP69K, possuindo máxima proteção contra infiltração de água (alta pressão ou limpeza a vapor)

ELETRICAMENTE ROBUSTA
Testada contra transientes elétricos de 80kA, ou seja, é extremamente robusta eletricamente, podendo até mesmo suportar raios sem danificar.

CONECTORES DE CATEGORIA MILITAR
Conectores construídos em aço inoxidável com acoplamento rosqueado, revestidos por uma cápsula de silicone reforçado, com grau de proteção IP69K, resistente à sujeira, agentes químicos e submersão

CONEXÃO DIRETA
Cabo de interligação da célula ao indicador de pesagem com 20,50 ou 10 metros de comprimento, revestido por malha externa em aço inoxidável (Medidas especiais sob consulta)

MOVIMENTAÇÃO
Castanhas com fendas anti-rotação tornam a montagem mais segura e resistente, além de permitir tolerância à movimentação lateral seguindo o sentido longitudinal da plataforma.

ATÉ 32 CÉLULAS SEM CAIXA DE JUNÇÃO
Os dois conectores das células BSDS , possibilitam a interligação de até 32 células em série na plataforma, com calibração e ajustes feitos digitalmente, dispensando o uso de caixas de junção e simplificando a composição do sistema, otimizando operações de manutenção.

Exemplo de uso - BSDS

Dimensões (mm)

Célula de carga Rocker Column BSDS

Desenho 3D

Informação Adicional

Informação Adicional

Weightech ID - Código Weightech	BSDS [502777-504574]
Product name - Nome do Produto	BSDS
Manufacturer - Fabricante	Berman Load Cells
Load cell type - Tipo da célula	Rocker Column
Application - Aplicações	Balança rodoviária
Portaria INMETRO/DIMEL	N/A
Capacidade (lb)	N/A
Signal type - Tipo de sinal	Digital
Certifications - Certificações	CE, OIML
Accuracy Class - Classe de precisão	N/A
Sensitivity (mV/V) - Sensitividade (mV/V)	N/A
Zero Balance (%F.S) - Balanceamento de Zero (%C.n)	Não
Temp. Compensation on Zero - Comp. Temperatura em zero	± 0,02% da capacidade nominal/10°C
Temp. Compensation on Spam - Comp. Temperatura em spam	± 0,02% da capacidade nominal/10°C
Input Resistance - Impedância de entrada	N/A
Output impedance - Impedância de saída	N/A
Insulation resistance - Resistência de isolamento	≥ 2000MΩ
Nominal temp. range (°C) - Faixa de temp. nominal (°C)	Não
Operating Temp. Range (°C) - Faixa de temperatura de serviço (°C)	Não
Faixa de temperatura de armazenamento (°C)	Não
Safe Load Limit (%F.S) - Limite de sobrecarga segura (%Cn)	150
Lateral Load Limit (%F.S) - Limite de carga lateral (% Cn)	N/A
Breaking load limit (% F.S) - Sobrecarga de ruptura (% Cn)	300
Recommend Excitation - Tensão recomendada de excitação	9-12 VDC
Maximum Excitation - Tensão máxima de excitação	20 VDC
Tightening torque - Torque de aperto	N/A
Protection Class - Classe de proteção	IP69K
Construction - Material	Stainless steel - Aço inoxidável
Maximum platform size - Tamanho máx. da plataforma	N/A
Type of cable -Tipo de cabo	Blindado com revestimento em malha de aço inoxidável
Guia de operações	N/A
