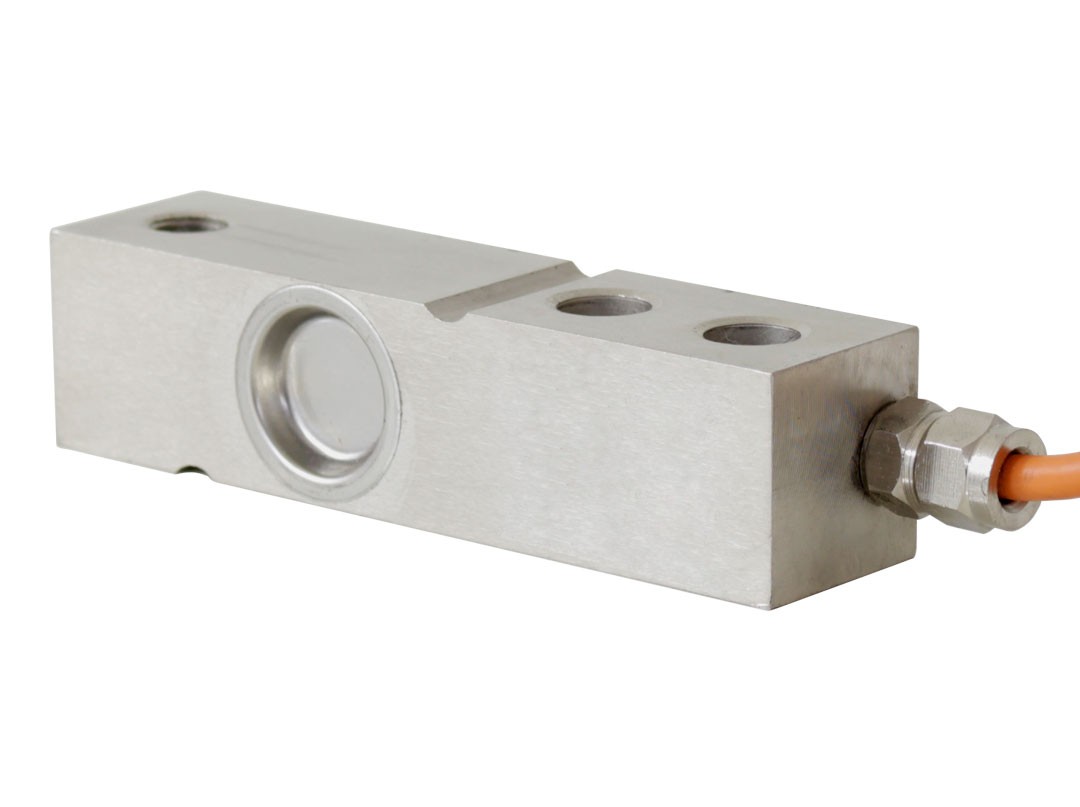

BTBS

BTBS

Produtividade excepcional: Pequena, robusta, altamente versátil e com grau de proteção IP68

Signal type - Tipo de sinal:	Analog
Protection Class - Classe de proteção:	IP68
Construction - Material:	Alloy Steel - Liga de aço

Arquivos para Download

*Capacidade nominal (kg) SKU: 504575 SKU: 504576 SKU: 504577 SKU: 503626

*Campos Obrigatórios

Application - Aplicações Tanques e Silos

Descrição

Detalhes

Características especiais:

• Produzida em Liga de Aço;

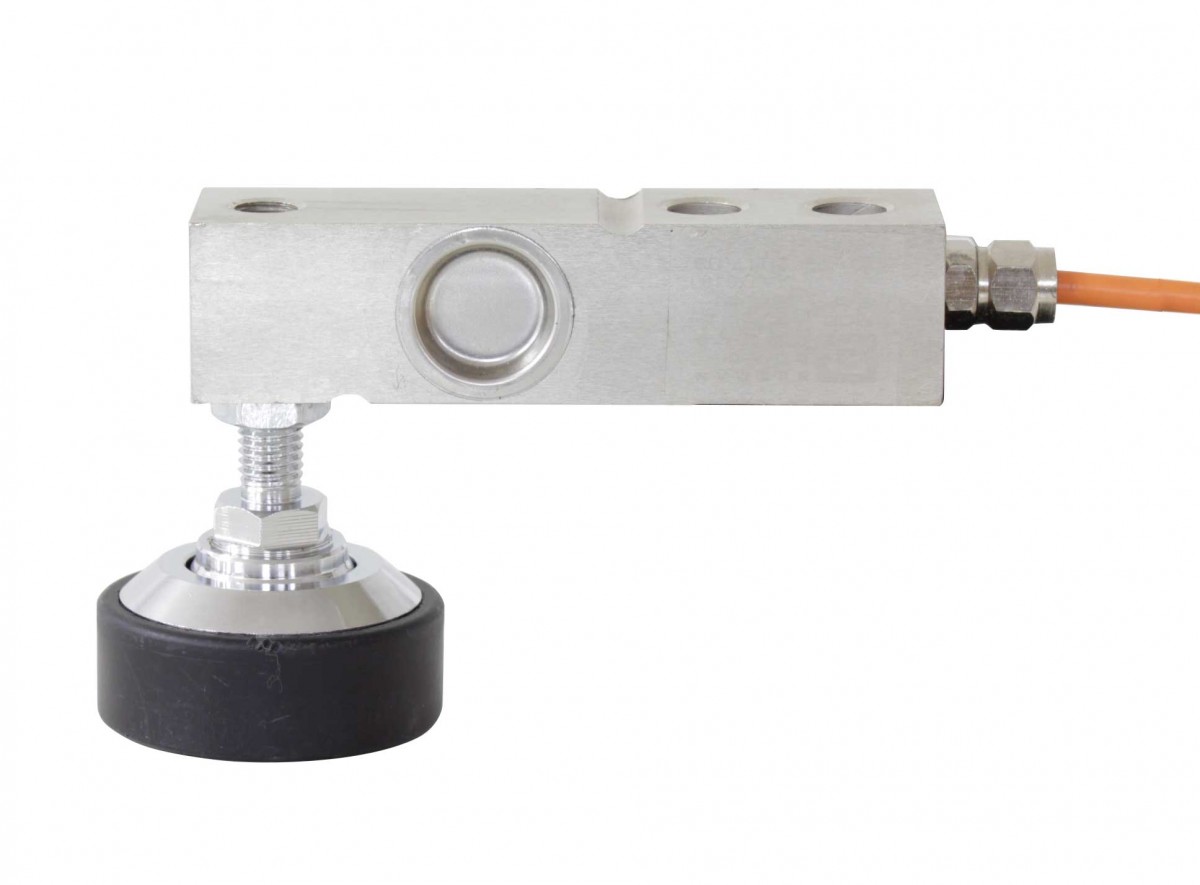

• Acompanha sapata articulada, com regulagem de altura;
• Grau de proteção IP68;
• Faixa de temperatura nominal de -10°C — +40°C;
• Resistente a sobrecarga de até 150% da capacidade nominal;
• Cabo com 4 fios e 5m de comprimento.

Dimensões (mm)

dimensões

Desenho 3D

Informação Adicional

Informação Adicional

Weightech ID - Código Weightech	BTBS [504575-504576-504577-503626]
Product name - Nome do Produto	BTBS
Manufacturer - Fabricante	Berman Load Cells
Load cell type - Tipo da célula	Shear Beam
Application - Aplicações	Tanques e Silos
Portaria INMETRO/DIMEL	N/A
Capacidade (lb)	N/A
Signal type - Tipo de sinal	Analog
Certifications - Certificações	N/A
Accuracy Class - Classe de precisão	C3
Sensitivity (mV/V) - Sensitividade (mV/V)	2,0 até 0,2
Zero Balance (%F.S) - Balanceamento de Zero (%C.n)	Não
Temp. Compensation on Zero - Comp. Temperatura em zero	± 0,02% da capacidade nominal / 10°C
Temp. Compensation on Spam - Comp. Temperatura em spam	± 0,02% da capacidade nominal / 10°C
Input Resistance - Impedância de entrada	1106 ± 10Ω
Output impedance - Impedância de saída	1002 ± 5Ω
Insulation resistance - Resistência de isolamento	≥ 2000
Nominal temp. range (°C) - Faixa de temp. nominal (°C)	Não
Operating Temp. Range (°C) - Faixa de temperatura de serviço (°C)	Não
Faixa de temperatura de armazenamento (°C)	Não
Safe Load Limit (%F.S) - Limite de sobrecarga segura (%Cn)	150
Lateral Load Limit (%F.S) - Limite de carga lateral (% Cn)	200
Breaking load limit (% F.S) - Sobrecarga de ruptura (% Cn)	N/A
Recommend Excitation - Tensão recomendada de excitação	5-12 VDC
Maximum Excitation - Tensão máxima de excitação	15 VDC
Tightening torque - Torque de aperto	N/A
Protection Class - Classe de proteção	IP68
Construction - Material	Alloy Steel - Liga de aço
Maximum platform size - Tamanho máx. da plataforma	N/A
Type of cable -Tipo de cabo	4 fios; 3m de comprimento; Ø6mm
Guia de operações	N/A
