BTZ

BTZ

BTZ

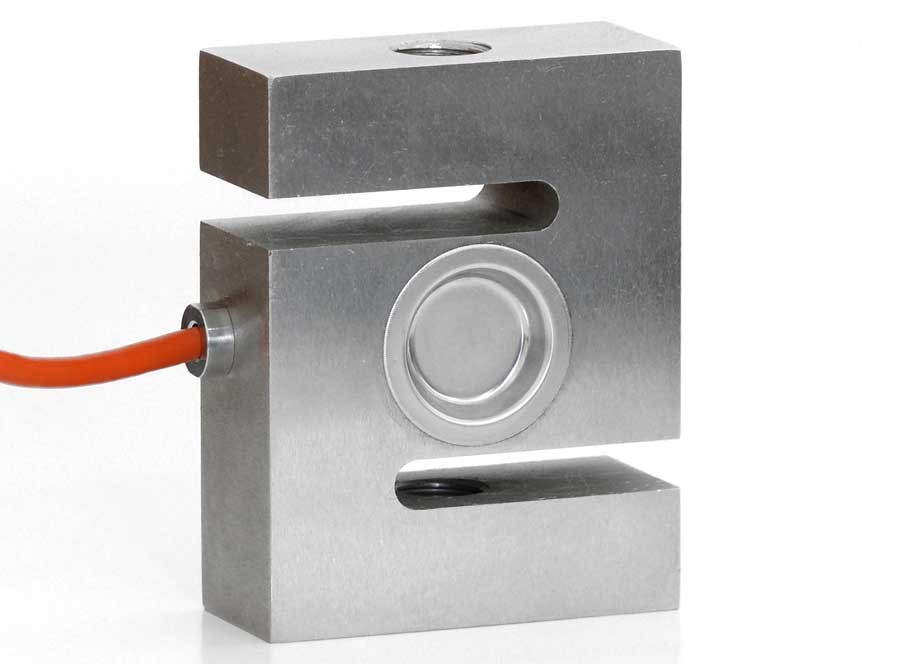

Célula de carga para aplicações que envolvem sistemas de tração

Signal type - Tipo de sinal:	Analog
Construction - Material:	Alloy Steel - Liga de aço

Arquivos para Download

*Capacidade nominal (kg) SKU: 501705 SKU: 401562 SKU: 401563 SKU: 401594 SKU: 401595

*Campos Obrigatórios

Application - Aplicações

Descrição

Detalhes

Características Especiais

Grau de proteção IP67 para células de 250kg, 500kg e 5t e IP68 para células de 1t a 2t, oferecendo proteção contra submersão e vedação total contra pó e detritos
Constituídas em liga de aço especial, combinam em um único produto precisão e robustez
Possibilitam a suspensão de diversos formatos de tanques e caçambas, com fácil instalação e exigindo espaço mínimo para instalação do sistema de tração.

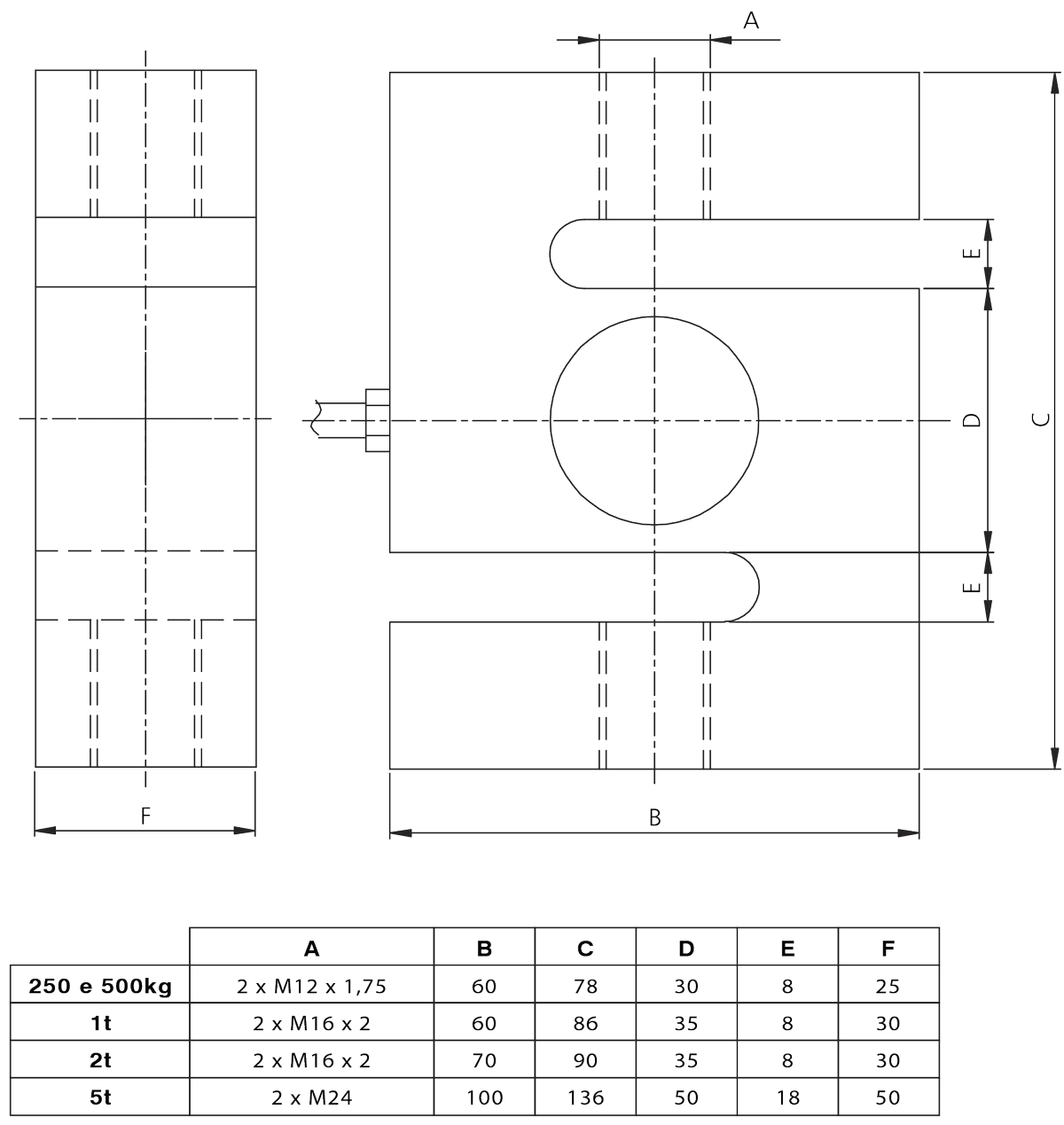

Dimensões (mm)

dimensões

Desenho 3D

Informação Adicional

Informação Adicional

Weightech ID - Código Weightech	BTZ [501705-401562-401563-401594-401595]
Product name - Nome do Produto	BTZ
Manufacturer - Fabricante	Berman Load Cells
Load cell type - Tipo da célula	"S"
Application - Aplicações	Não
Portaria INMETRO/DIMEL	N/A
Capacidade (lb)	N/A
Signal type - Tipo de sinal	Analog
Certifications - Certificações	N/A
Accuracy Class - Classe de precisão	N/A
Sensitivity (mV/V) - Sensitividade (mV/V)	2,0 ± 0.003
Zero Balance (%F.S) - Balanceamento de Zero (%C.n)	Não
Temp. Compensation on Zero - Comp. Temperatura em zero	± 0,03% da capacidade nominal/10°C
Temp. Compensation on Spam - Comp. Temperatura em spam	± 0,03% da capacidade nominal/10°C
Input Resistance - Impedância de entrada	400 ± 10Ω
Output impedance - Impedância de saída	352 ± 2Ω
Insulation resistance - Resistência de isolamento	≥ 5000 MΩ
Nominal temp. range (°C) - Faixa de temp. nominal (°C)	Não
Operating Temp. Range (°C) - Faixa de temperatura de serviço (°C)	Não
Faixa de temperatura de armazenamento (°C)	Não
Safe Load Limit (%F.S) - Limite de sobrecarga segura (%Cn)	150
Lateral Load Limit (%F.S) - Limite de carga lateral (% Cn)	250
Breaking load limit (% F.S) - Sobrecarga de ruptura (% Cn)	N/A
Recommend Excitation - Tensão recomendada de excitação	5~12VDC
Maximum Excitation - Tensão máxima de excitação	15VDC
Tightening torque - Torque de aperto	N/A
Protection Class - Classe de proteção	N/A
Construction - Material	Alloy Steel - Liga de aço
Maximum platform size - Tamanho máx. da plataforma	N/A
Type of cable -Tipo de cabo	4 fios; Ø5mm
Guia de operações	N/A
